直流熔斷器電弧重燃過電壓

2022-06-22 18:30:10

次

電弧重燃過電壓。高頻電弧重燃過電壓發生的幾率較高，過電壓幅值也很高。直流熔斷器有相關試驗表明，針對6kV系統，捕捉并記錄到的過電壓高達18.2kV(有效值)，如果回路等值電感、電容匹配，理論上講，更高的過電壓也可能發生，只不過彼時電動機的絕緣已損壞，難以捕捉而已。

分析高頻重燃過電壓，仍然要借助于單相等值電路圖接觸器觸頭分開瞬間，如果某一相的工頻電流也將自然過零，電弧熄滅，但是此時觸頭剛剛分開，開距十分小，極間的介質恢復強度不能承受極間的恢復電壓的作用而發生擊穿，則電弧將重燃，此時恢復電壓等于電源電壓n與負載電壓UL之和，即發生重燃的幾率并不取決于開斷瞬間工頻電流的大小，而只取決于開斷瞬間工頻電流過零的時機。

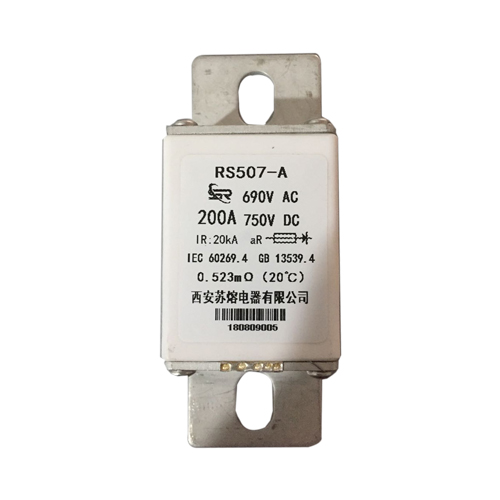

直流熔斷器

高頻重燃過電壓暫態過程的波形。

重燃后，接觸器觸頭中流過的為重燃電流，該電流除工頻分量之外還有Cs-L。-C回路中的高頻分量，在Cs-L。-C回路之中，Cs≥C，則高頻振蕩的頻率十分高，可達105~106Hz，而負載側振蕩頻率一般在103~104Hz。在Cs-L。-C回路中，高頻振蕩電流的阻抗相對較小，高頻電流主要流經負載側等值電容C。直流熔斷器所以對電動機等值電感中的電流i影響較小，因此工頻電流過零后，不管接觸器中是否出現重燃，電感中的電流。
