真空接觸器的動穩定耐受能力與高壓快速熔斷器的配合

2020-06-08 15:34:39

次

當預期短路電流為50kA時，其最終的截止電流峰值較大的接近50kA，最小的僅略大于3kA，與沒有限流時對應的短路動穩定電流峰值接近125kA相比數值很小。

同時，對于大的故障電流，被熔斷器切斷后電流的波形僅為半波，所謂“半波”，指大的故障電流時由于快速熔斷器的快速熔斷，在預期短路電流還沒有達到峰值前即完成開斷，因此，在有限流作用的熔斷器保護的回路中，其他設備的短路動穩定耐受能力可按熔斷器的限流特性來選擇。

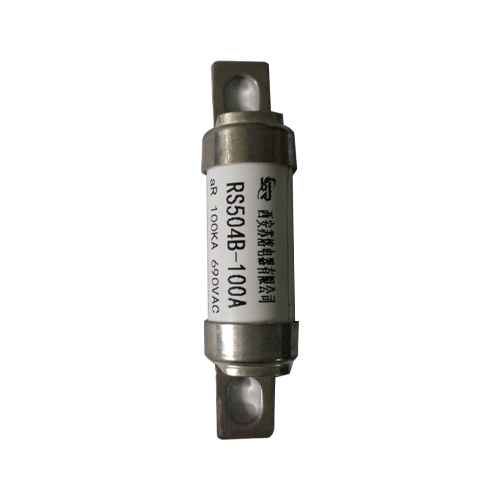

快速熔斷器

當回路發生能導致快速熔斷器快速熔斷的故障時，熔體元件在故障電流作用下迅速完成升溫、熔化、蒸發、燃弧、熄弧等過程，它們在預期電流尚且沒有達到峰值之前即已經完成，且其作用時間小于10ms，一般僅為36ms。

在較大的預期電流下，熔斷器動作的弧前時間都小于四分之一周波，也就是預期電流出現峰值之前已開始熔化，蒸發。由于熔斷器的限流作用，選擇FC回路中的真空接觸器時，要求真空接觸器應能承受和關合限流熔斷器的切斷電流即可，因此其動穩定電流應按不小于熔斷器的較大截止電流選擇。

在制造廠提供的設備參數中，真空接觸器有一項重要的參數，即半波允通電流，表示為接觸器能耐受的半波，短路電流峰值，工程中應按快速熔斷器的截止電流曲線進行選擇。

在F-C回路中還有一種工況是應當考慮的，即回路停電時出線上因絕緣損壞等原因形成了短路等故障條件，因為在斷電情況下難以測定回路的狀態，這時如用接觸器合閘為負荷供電，快速熔斷器會在故障電流的作用下開始熔斷，接觸器將關合受到熔斷器限制的較大切斷電流。
